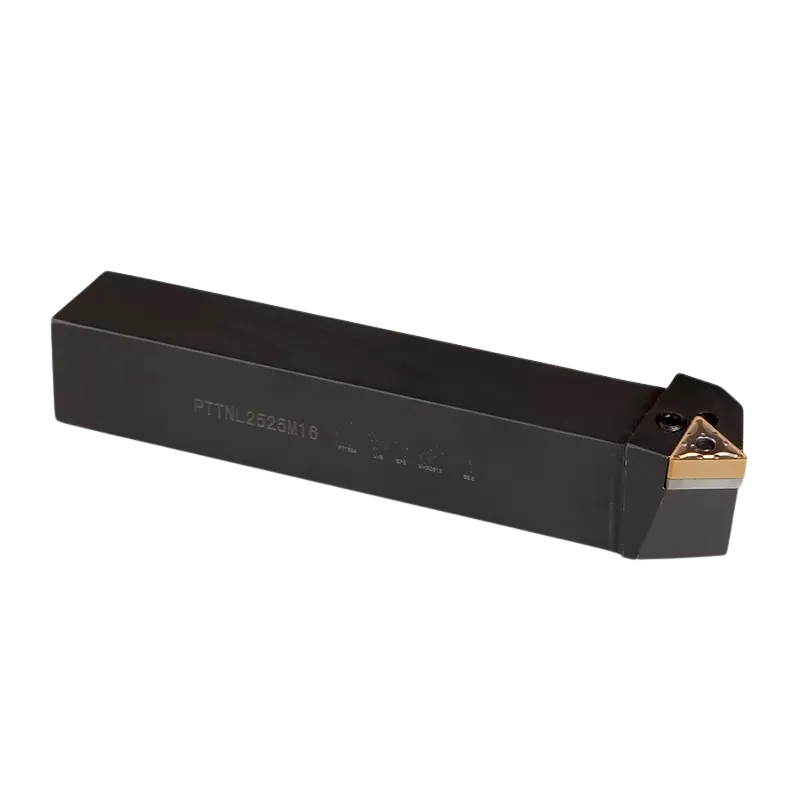

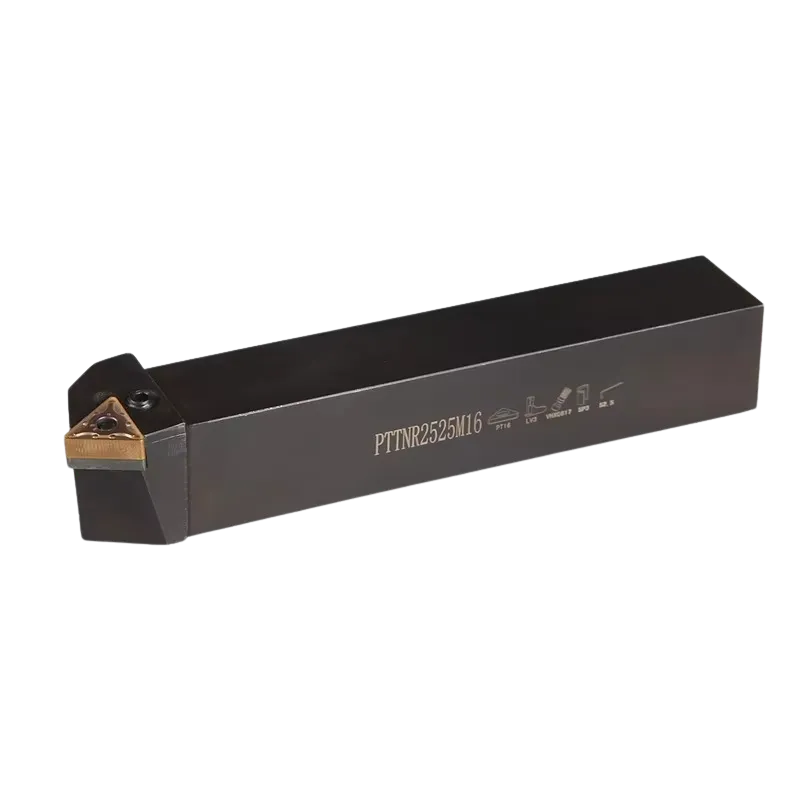

Porte-outil de tournage externe PTTNR/L pour plaquettes TNMG
Le porte-outil de tournage PTTNR/L est une solution fiable pour le tournage extérieur et le dressage, conçue pour TNMG/TNMA Inserts triangulaires négatifs. Doté d'un système de serrage à levier avec un angle d'approche de 90°, il offre des performances stables et précises pour l'usinage de faces et d'épaulements dans les environnements de production OEM.
Contactez notre équipe de vente pour découvrir toutes les options de tarification.
Le porte-outil de tournage externe PTTNR/L est conçu pour les fabricants OEM qui exigent une qualité d'usinage constante, une longue durée de vie des outils et des solutions d'outillage standardisées. Conçu comme un outil dédié Porte-outil à insert TNMG, il prend en charge les inserts triangulaires négatifs et est optimisé pour les opérations précises de surfaçage et d'épaulement carré.

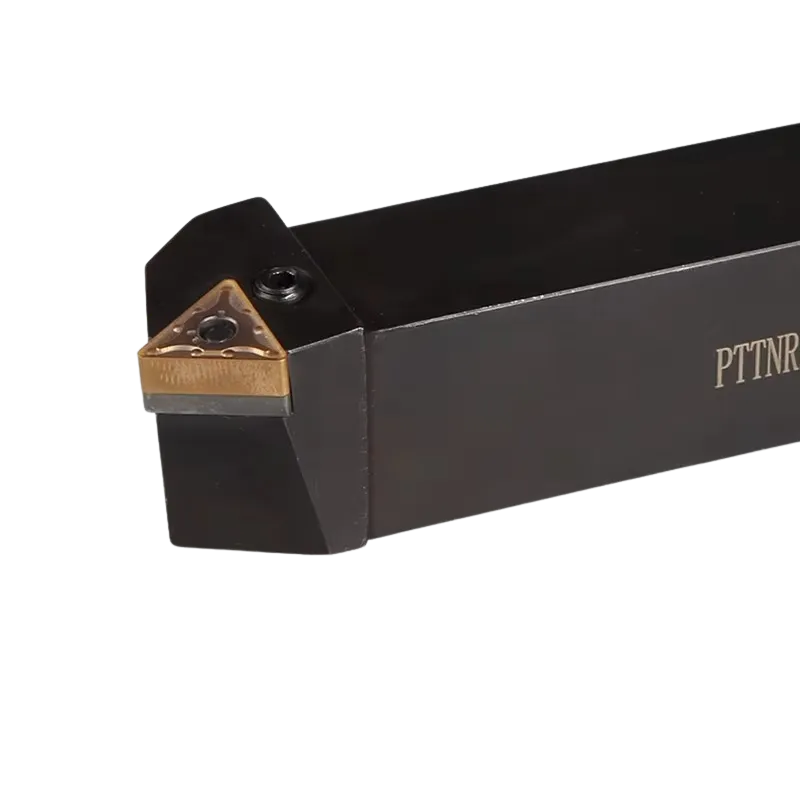

Le présent porte-outil de tournage utilise un mécanisme de serrage à levier éprouvé qui garantit un maintien sûr de la plaquette sous des charges de coupe continues tout en permettant un indexage rapide et pratique de la plaquette. L'angle d'approche de 90° permet une entrée parfaitement perpendiculaire dans la pièce, ce qui rend le porte-outil PTTNR/L particulièrement adapté au tournage de faces et à l'usinage précis d'épaulements.
Fabriqué à partir d'acier allié à haute résistance et traité thermiquement de manière contrôlée, le porte-outil PTTNR/L offre une excellente rigidité et une grande stabilité dimensionnelle sur les longues séries de production. Les sièges d'inserts usinés avec précision garantissent un positionnement précis des inserts et des performances de coupe reproductibles, ce qui est essentiel pour les lignes d'usinage automatisées et la production en série.
En tant que porte-outil de tournage externe standard compatible avec les spécifications ISO, la conception PTTNR/L s'aligne sur les systèmes d'outillage courants tels que la série PTFNR, permettant aux clients OEM de normaliser l'utilisation des plaquettes et la disposition des outils. Il est entièrement compatible avec une large gamme de plaquettes triangulaires négatives TNMG provenant des principaux fournisseurs mondiaux.
Dimensions et caractéristiques techniques du produit
| Article | Description |
|---|---|
| Type de porte-outil | Porte-outil tournant PTTNR/L |
| Séries connexes | PTFNR/L |
| Applications de découpe | Tournage extérieur, surfaçage |
| Type d'insertion | TNMG (plaquette triangulaire négative) |
| Insert de serrage | Type à levier |
| Angle d'approche | 90° |
| Insérer la géométrie | Triangulaire, négatif |
| Matériau du porte-outil | Acier allié traité thermiquement |
| Compatibilité des machines | Tours CNC / Tours conventionnels |
| Norme de fabrication | Compatible ISO |
| Utilisation typique | Production par lots OEM et opérations de revêtement |
Avantages de la fabrication OEM
-
Structure stable adaptée à un approvisionnement à long terme et par lots
-
Haute répétabilité pour le tournage de faces et l'usinage d'épaulements
-
Compatible avec les plaquettes TNMG standard pour simplifier l'approvisionnement
-
Personnalisation disponible pour la taille de la tige, le marquage et l'emballage

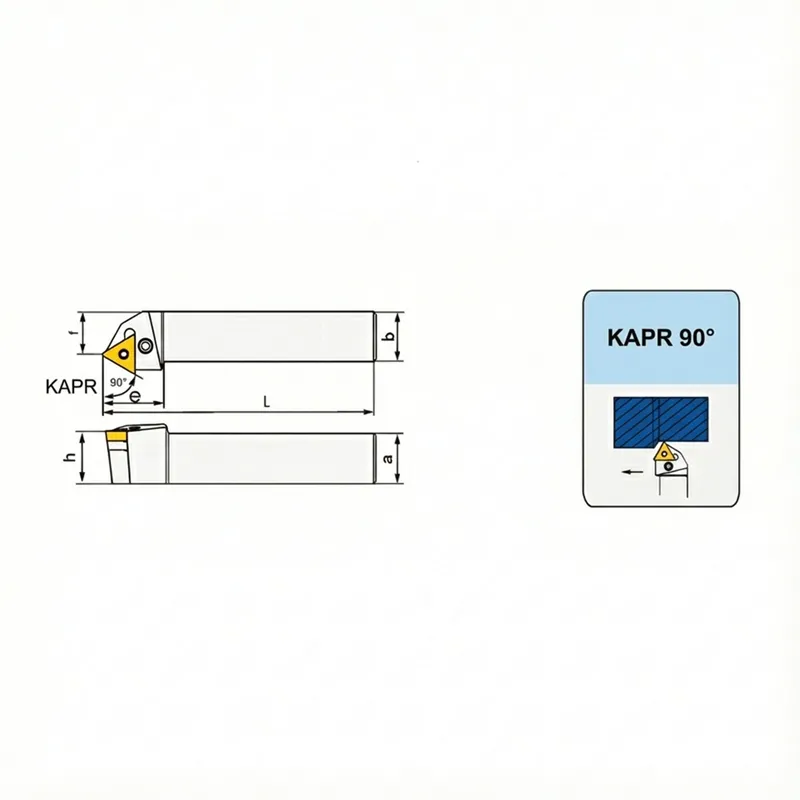

Spécifications PTTNR/L
| Modèle | Taille a (mm) | Taille b (mm) | Taille L (mm) | Taille h (mm) | Taille f (mm) | Taille e (mm) | Inserts |
|---|---|---|---|---|---|---|---|
| PTTNR/L1616H16C | 16 | 16 | 100 | 16 | 13 | 25 | TN..1604.. |
| PTTNR/L2020K16C | 20 | 20 | 125 | 20 | 17 | 25 | TN..1604.. |

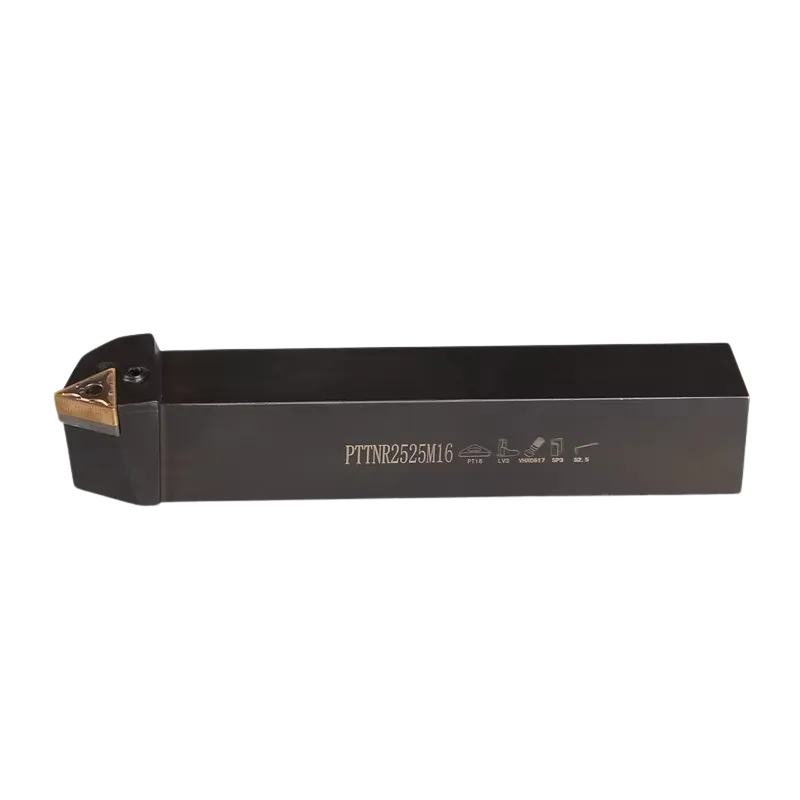

| PTTNR/L2525M16C | 25 | 25 | 150 | 25 | 22 | 25 | TN..1604.. |
