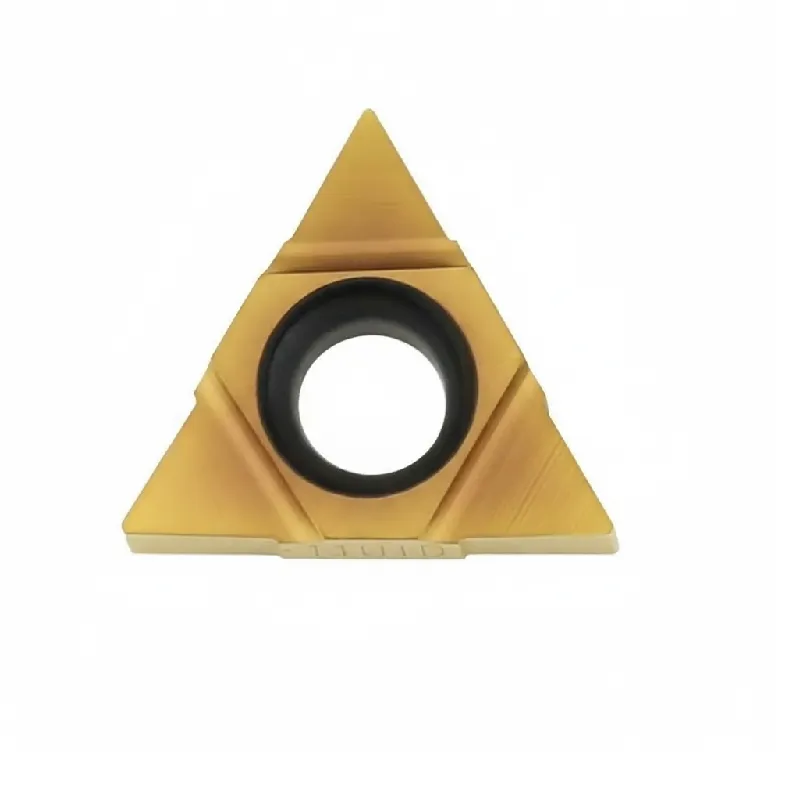

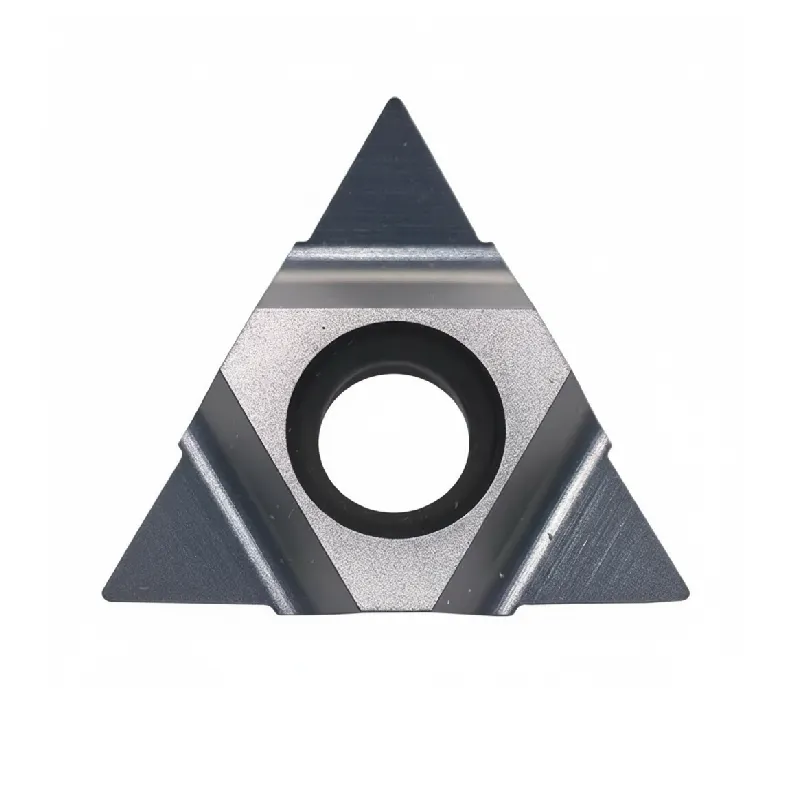

Inserts filetés à profil partiel de type U – Série haute résistance 55° et 60°
Liste des fonctionnalités
Idéal pour : Usinage lourd, filetage de tuyaux et tubes de grande taille, applications pétrolières et gazières.
- Série de produits : plaquettes de filetage à pose horizontale de type U pour usage intensif (profil partiel).
- Options à double angle : Disponible en profils 60° (métrique/UN) et 55° (Whitworth/G) pour répondre aux normes internationales.
- Capacité de pas grossier : Conçu pour usiner de grands pas à partir de 5,5 mm à 9,0 mm (4,5 – 2,75 TPI).
- Stabilité à usage intensif : Plus grand 1/2 po (22U) et 5/8 po (27U) Les dimensions I.C. offrent une rigidité supérieure à celle des dimensions standard. Inserts filetés 16er.
- Application polyvalente : Haute performance inserts filetés pour tour opérations, stockées à la fois à droite et à gauche insert fileté à gauche Styles (L) pour l'usinage externe et interne.
Contactez notre équipe de vente pour découvrir toutes les options de tarification.
Présentation du produit
Lorsque vos besoins en matière de filetage dépassent les capacités des outils standard, nos plaquettes de filetage à pose en U vous apportent la solution. Spécialement conçues pour les applications industrielles lourdes, ces grandes plaquettes à cercle intérieur (I.C.) sont conçues pour traiter les pas grossiers et les coupes profondes que les plaquettes de filetage standard 16er ne peuvent pas réaliser.
Cette série présente une géométrie “ profil partiel ”, ce qui signifie qu'un seul insert peut usiner une gamme de pas grossiers sans dépasser la crête. Que vous usiniez de grands filetages métriques à 60° ou des tuyaux conformes à la norme britannique à 55°, la série U-Type offre la rigidité nécessaire pour un enlèvement de matière important sans vibrations.
Pourquoi choisir U-Type ?
- Au-delà de la norme : Alors qu'une norme Insert fileté 16er ag60 avec un pas maximal de 3,0 mm, nos inserts de type U étendent vos capacités jusqu'à 9,0 mm (environ 2,75 TPI).
- Compatibilité universelle : Convient aux grandes poches standard inserts filetés pour tour supports (taille 22U/27U).
- Efficacité des stocks : un seul insert de type U couvre plusieurs pas importants, ce qui réduit le besoin d'outils spécifiques à profil complet pour chaque travail de filetage grossier.

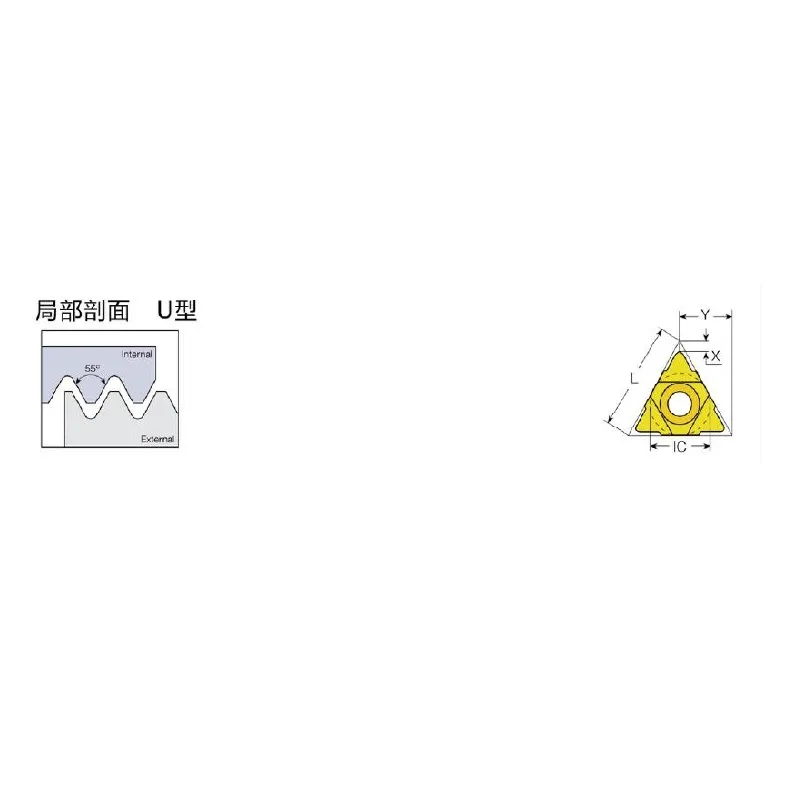

Table d'inserts filetés à profil partiel de type U pour usage intensif 55° et 60°
| Insérer une forme | I.C. | Pas (mm) | Pas (TPI) | Modèle (externe/interne, droit/gauche) | L | X | Y |
|---|---|---|---|---|---|---|---|
| Type U | 1/2 po U | 5.5-8.0 | 4.5-3.25 | 22U E/I/R/L U55 | 22 | 0.9 | 11 |
| Type U | 5/8 po U | 5.5-8.0 | 4-2.75 | 27U E/I/R/L U55 | 27 | 1.2 | 13.7 |
| Type U | 1/2 po U | 5.5-8.0 | 4.5-3.25 | 22U E/I/R/L U60 | 22 | 0.6 | 11 |
| Type U | 5/8 po U | 6.5-9.0 | 4-2.75 | 27U E/I/R/L U60 | 27 | 1 | 13.7 |
*(Remarque : plage de pas métrique 55° 27U approximative basée sur la conversion TPI. Modèles disponibles pour l'extérieur et l'intérieur, à droite et à gauche.
Directives d'usinage
-
Sélection du porte-outil : assurez-vous que votre barre d'alésage ou votre porte-outil externe est dimensionné pour des plaquettes de 22U (1/2″) ou 27U (5/8″). Les porte-outils standard pour plaquettes de filetage 16er sont trop petits pour cette série.
-
Coupe directionnelle : Nous fournissons insert fileté à gauche versions (par exemple, 22UEL / 22UIL) pour les opérations de filetage inversé ou lors de l'usinage à distance du mandrin.
-
Configuration : En raison des forces de coupe élevées associées aux pas grossiers (par exemple, 2,75 TPI), assurez-vous que la pièce est solidement serrée afin d'éviter les vibrations.
