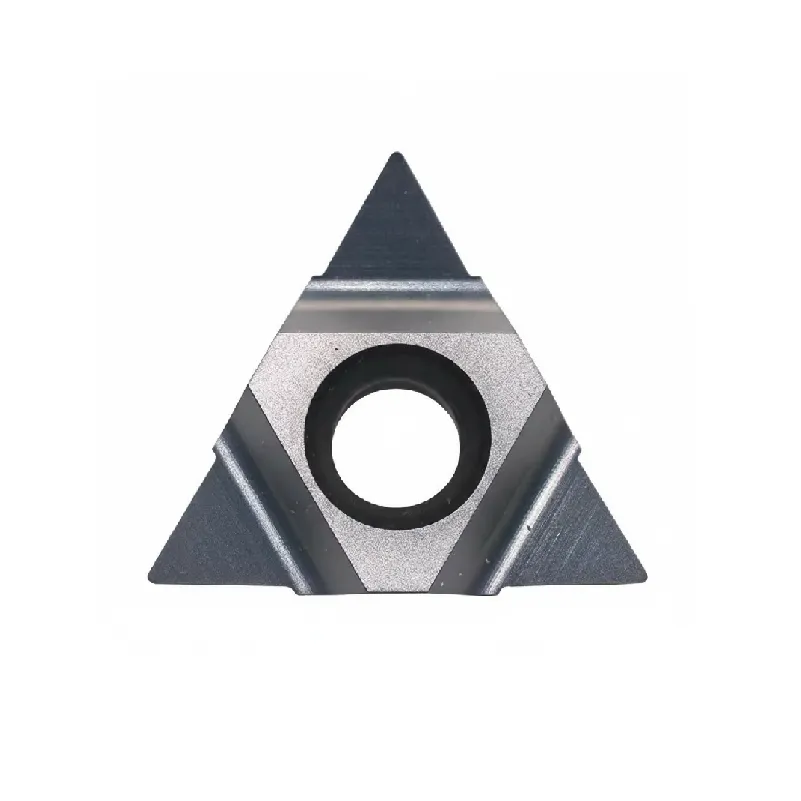

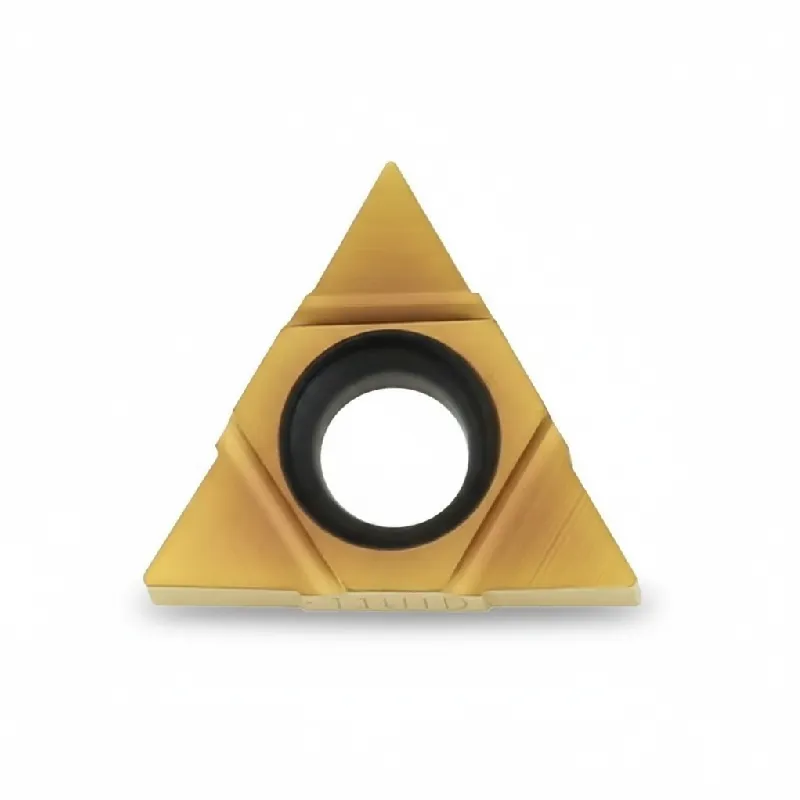

Inserts filetés à profil complet de type U unifiés par l'ONU – Séries 22U / 27U / 33U
- Série de produits : Inserts filetés à pose horizontale de type U unifiés UN pour usage intensif (profil complet).
- Spécialiste des pas grossiers : Conçu spécialement pour les gros filetages American Standard allant de 4,5 TPI jusqu'à extra-grossier 2 TPI.
- Stabilité massive : Le grand format en U (jusqu'à 3/4 po I.C.) permet des coupes profondes que les lames standard Inserts filetés 16er ne peut pas gérer.
- Forme de filetage complète : les plaquettes de filetage en carbure à profil complet garantissent un sommet précis pour les filetages 60° UN, UNC et UNF.
- Polyvalence : Haute performance inserts filetés pour tour supports, disponibles en version droite et gauche insert fileté à gauche configurations.
Contactez notre équipe de vente pour découvrir toutes les options de tarification.
Présentation du produit
Maîtrisez vos applications de filetage intensives grâce à nos plaquettes de filetage UN Unified U-Type. Alors que les outils standard sont limités aux pas fins et moyens, ces plaquettes de filetage robustes en carbure sont conçues pour les forces extrêmes requises pour usiner les filets américains Unified grossiers (UN, UNC, UNF).
Dotés d'une géométrie “ Full Profile ”, ces inserts coupent toute la profondeur du filetage et atteignent le sommet en une seule opération. La conception de type U utilise un insert de plus grande taille pour offrir l'intégrité structurelle nécessaire aux filetages 3 TPI ou 2 TPI, tâches impossibles à réaliser avec un insert de filetage standard 16er.
Caractéristiques et avantages principaux
- Capacité extrême : étend votre plage d'usinage à 2 TPI, bien au-delà de la limite de 8 TPI de la plupart des outils standard.
- Performances rigides : La grande surface d'appui de l'insert de type U élimine les vibrations lors de l'enlèvement important de matière.
- Comparaison : Une norme Insert fileté 16er (3/8″ I.C.) n'a pas la taille nécessaire pour supporter les filetages grossiers ; nos séries 27U et 33U sont la solution dédiée à ces grands diamètres.
- Options directionnelles : Nous proposons des solutions complètes, notamment insert fileté à gauche modèles (par exemple, 27U EL 3 UN) pour le tournage inversé ou des configurations spécifiques.

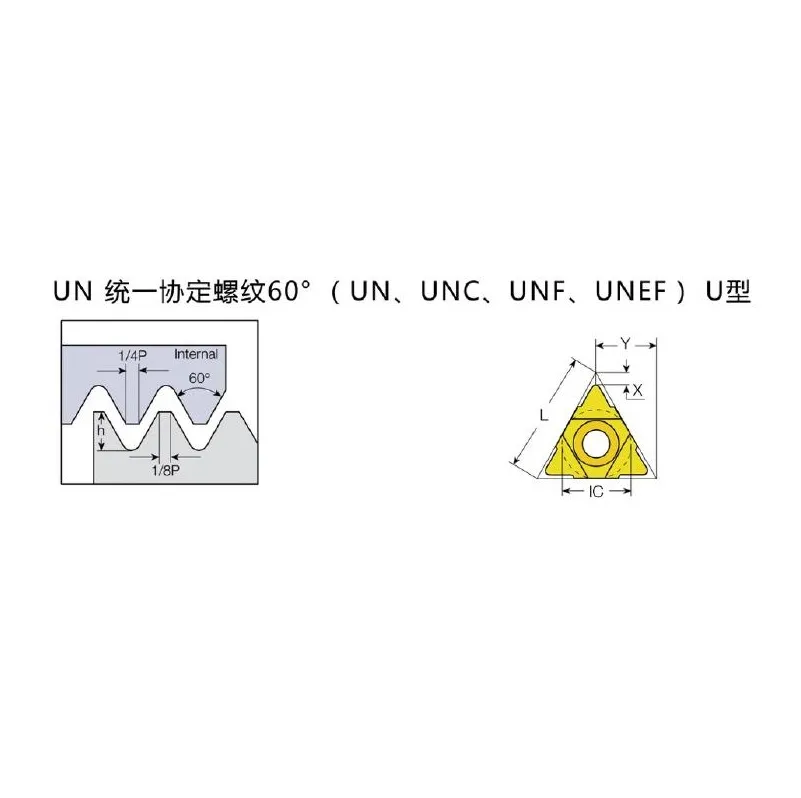

Inserts filetés à profil complet de type U unifiés par l'ONU - Spécifications techniques
| Insérer une forme | I.C. | Pas (mm) | Modèle externe (R/L) | Modèle interne (R/L) | L | X | Y |
|---|---|---|---|---|---|---|---|
| Type U | 1/2 po U | 4.5 | 22U ER/L4.5UN | 22U IR/L4.5UN | 22 | E : 2,0, N : 2,4 | 11 |
| Type U | 1/2 po U | 6 | 22U ER/L4UN | 22U IR/L4UN | 22 | E : 2,0, N : 2,4 | 11 |
| Type U | 5/8 po U | 8 | 27U ER/L3UN | 27U IR/L3UN | 27 | E : 2,5, N : 2,7 | 13.7 |
| Type U | 3/4 po U | 12 | 33U ER/L2UN | 33U IR/L2UN | 33 | E : 2,8, N : 3,6 | E : 16,5, N : 16,9 |
Directives d'usinage
- Exigences relatives au porte-outil : il s'agit d'inserts de filetage de type U. Vous devez utiliser un porte-outil de type U compatible (taille de poche 22U, 27U ou 33U). Ils ne sont pas compatibles avec les porte-inserts de filetage standard 16er.
- Réglage de la machine : l'usinage de filets à 2 ou 3 filets par pouce génère un couple important. Assurez-vous que vos plaquettes de filetage pour le réglage du tour sont rigides et que la pièce à usiner est solidement maintenue.
- Finition : comme les inserts de filetage à profil complet, ceux-ci permettent de finir la crête du filetage. Assurez-vous que les diamètres pré-tournés ont une réserve suffisante (environ 0,05 à 0,10 mm selon le pas) pour la finition.
