PTGNR/L 외부 선삭 공구 홀더는 신뢰할 수 있는 가공 성능, 치수 일관성 및 장기적인 공구 안정성이 필요한 OEM 제조업체를 위해 설계되었습니다. 전용으로 설계된 TNMG 인서트 공구 홀더, 음의 삼각형 인서트를 지원하며 정삭 가공에 최적화되어 있습니다.
이 선삭 공구 홀더 검증된 레버식 클램핑 메커니즘을 활용하여 연속 절삭 중에도 인서트를 안전하게 고정시키면서 신속하고 안전한 인서트 인덱싱을 가능하게 합니다. 90° 접근각은 공구의 수직 접촉을 가능하게 하여 제어된 절삭력으로 정확한 면 선삭 및 깔끔한 어깨 가공을 보장합니다.
고강도 합금강으로 제조되고 제어된 열처리를 거쳐 가공된 PTGNR/L 공구 홀더는 중절삭에서 중절삭 조건 하에서도 우수한 강성과 변형 저항성을 제공합니다. 정밀 가공된 인서트 장착부와 기준면은 정확한 인서트 위치 지정과 반복 가능한 가공 결과를 보장하며, 이는 자동화 생산 라인 및 배치 생산에 필수적입니다.
PTGNR 시스템 내 표준 외부 선삭 공구 홀더로서, PTGNR/L 설계는 ISO 규격을 준수하며 글로벌 주요 인서트 공급업체의 다양한 TNMG 음의 삼각형 인서트와 호환됩니다. 이러한 표준화는 OEM 고객이 공구 선택을 간소화하고 재고 복잡성을 줄이며 여러 기계에서 일관된 가공 성능을 유지하는 데 도움이 됩니다.
제품 치수 및 사양
| 항목 | 설명 |
|---|---|
| 공구 홀더 유형 | PTGNR/L 선삭 공구 홀더 |
| 시리즈 | PTGNR/L |
| 절단 응용 분야 | 외부 선반 가공, 정삭 가공 |
| 삽입 유형 | TNMG (네거티브 삼각형 인서트) |
| 삽입 클램핑 | 레버 타입 |
| 접근각 | 90° |
| 삽입 기하학 | 삼각형, 음수 |
| 공구 홀더 재질 | 열처리 합금강 |
| 머신 호환성 | CNC 선반 / 일반 선반 |
| 제조 표준 | ISO 호환 |
| 일반적인 사용 | OEM 대량 생산 및 표면 가공 작업 |
OEM 제조의 장점
-
장기 및 일괄 공급을 위한 안정적인 설계
-
정밀한 인서트 위치 조정으로 반복 가능한 정면 선삭 가공
-
표준 TNMG 인서트와 호환되어 조달을 간소화합니다
-
샤프트 치수, 레이저 마킹 및 포장에 대한 맞춤 제작 가능

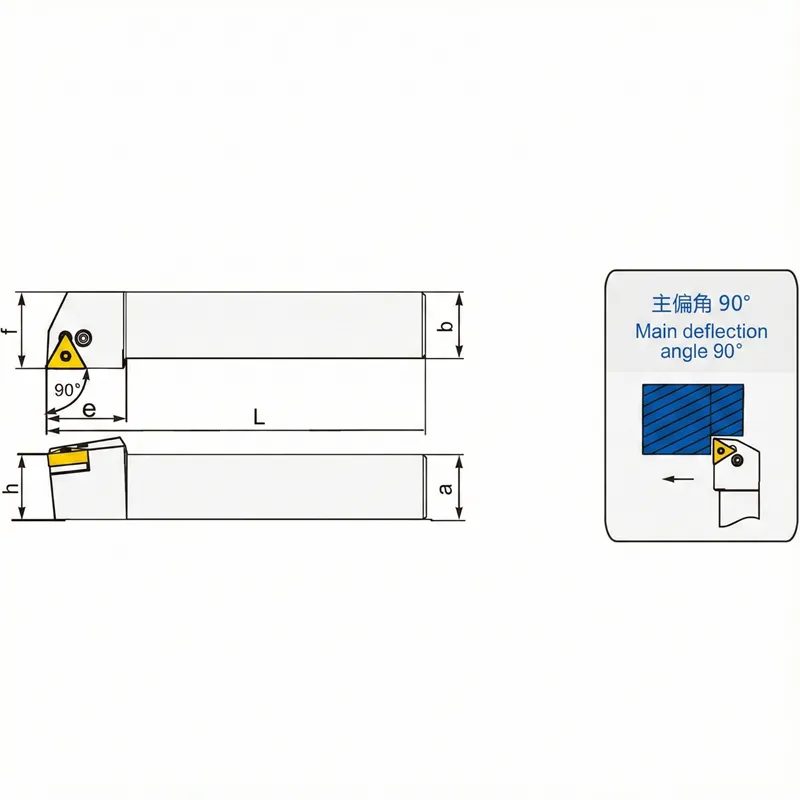

| 모델 | 크기 a (mm) | 크기 b (mm) | 크기 L (mm) | 높이 h (mm) | 크기 f (mm) | 크기 e (mm) | 삽입 |
|---|---|---|---|---|---|---|---|
| PTGNR/L1616H16C | 16 | 16 | 100 | 16 | 20 | 20 | TN..1604.. |
| PTGNR/L2020K16C | 20 | 20 | 125 | 20 | 25 | 20 | TN..1604.. |
| PTGNR/L2525M16C | 25 | 25 | 150 | 25 | 32 | 20 | TN..1604.. |
| PTGNR/L3232P16C | 32 | 32 | 170 | 32 | 40 | 20 | TN..1604.. |
| PTGNR/L2525M22C | 25 | 25 | 150 | 25 | 32 | 30 | TN..2204.. |
| PTGNR/L3232P22C | 32 | 32 | 170 | 32 | 40 | 30 | TN..2204.. |
