PCBNR/L Pタイプ 外径旋削用工具ホルダー（75° KAPR） - CNMG/CNMA/CNMMインサート用
この高性能Pタイプ外部旋削工具ホルダーは、重切削加工向けに設計された堅牢なレバーロックシステムを備えています。75°の工具切削刃角（KAPR）により、優れた切りくず排出性と安定性を確保します。標準CNMGネガティブチップを使用した旋削工具ホルダー用途に最適です。.
価格オプションの詳細については、セールス・チームにお問い合わせください。.
PCBNR/Lシリーズは、外径（OD）旋削および端面旋削において広く使用される、古典的な外径用旋削工具ホルダーです。 この工具ホルダーはP型レバーロックシステムを採用しており、レバー機構により強力なクランプ力を発生させ、インサートをポケット内に確実に保持します。この設計は加工時の高い安定性を保証するだけでなく、トップクランプが不要となるため切りくずの詰まりを防止。これにより、深い切り込みと高速送りによる重切削に最適です。.
主な特徴
-
75° 工具刃先角度 (KAPR)切削力のバランスが取れた分布を実現し、一般的な外径加工および端面加工に適しています。.
-
レバーロックシステム高速挿入インデックスと高い再現性を実現します。上部クランプがないため、チップの流れがスムーズです。.
-
幅広い互換性特に設計された CNMGインサートツールホルダー, CN..1204..、CN..1606..、CN..1906..などの各種両面80°ダイヤモンドインサート（ネガティブ）に対応
-
多彩な仕様シャンクサイズは20mmから40mmまで取り揃えており、多様なニーズに対応します。 mgインサート 各種旋盤用工具ホルダー仕様要件.
-
アプリケーション鋼、ステンレス鋼、鋳鉄、耐熱合金の荒加工から中仕上げ加工に適しています。.

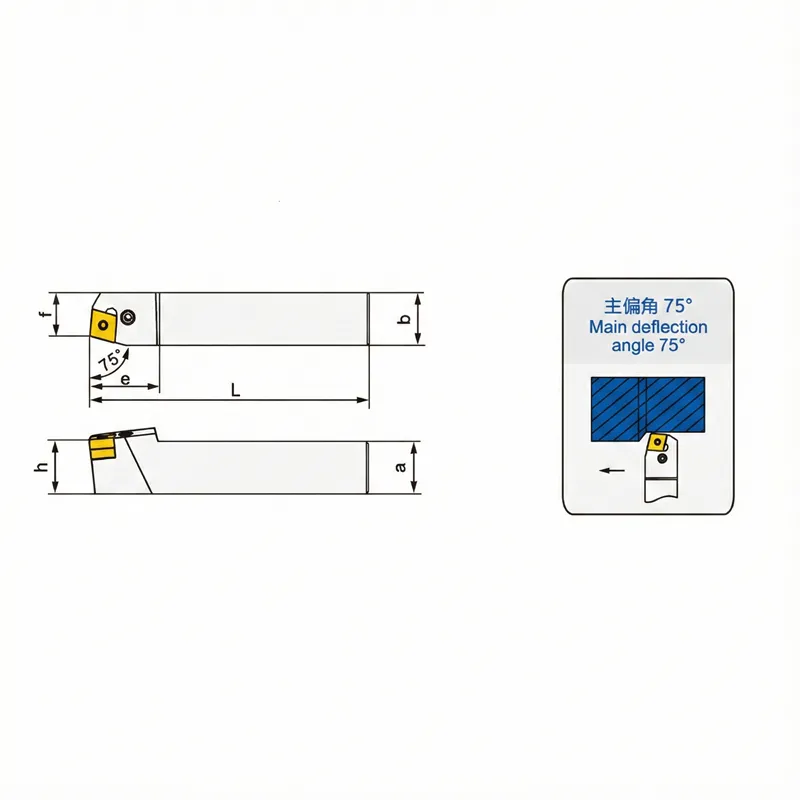

製品仕様表
| モデル | サイズ a (mm) | サイズ b (mm) | サイズ L (mm) | 高さ（mm） | サイズ f (mm) | サイズ e (mm) | インサート |
|---|---|---|---|---|---|---|---|
| PCBNR/L2020K12C | 20 | 20 | 125 | 20 | 17 | 27 | CN..1204.. |
| PCBNR/L2525M12C | 25 | 25 | 150 | 25 | 22 | 27 | CN..1204.. |
| PCBNR/L3232P12C | 32 | 32 | 170 | 32 | 27 | 32 | CN..1204.. |
| PCBNR/L2525M16C | 25 | 25 | 150 | 25 | 22 | 33 | CN..1606.. |
| PCBNR/L3232P16C | 32 | 32 | 170 | 32 | 27 | 33 | CN..1606.. |
| PCBNR/L4040S16C | 40 | 40 | 250 | 40 | 35 | 33 | CN..1606.. |
| PCBNR/L3232P19C | 32 | 32 | 170 | 32 | 27 | 38 | CN..1906.. |
| PCBNR/L4040S19C | 40 | 40 | 250 | 40 | 35 | 38 | CN..1906.. |
| PCBNR/L4040S2507C | 40 | 40 | 250 | 40 | 35 | 50 | CN..2507.. |
| PCBNR/L4040S2509C | 40 | 40 | 250 | 40 | 35 | 50 | CN..2509.. |
