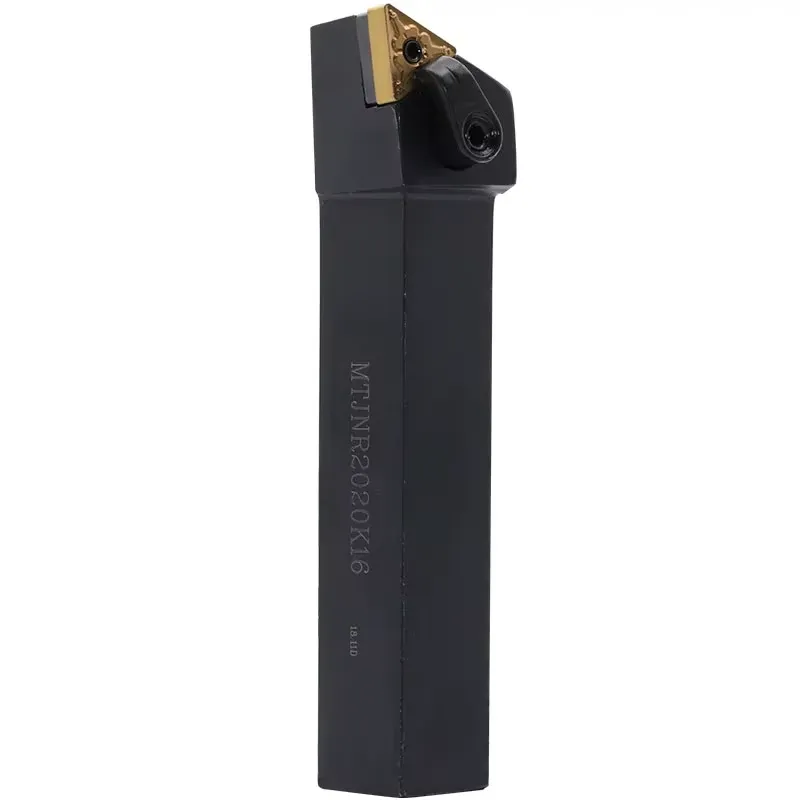

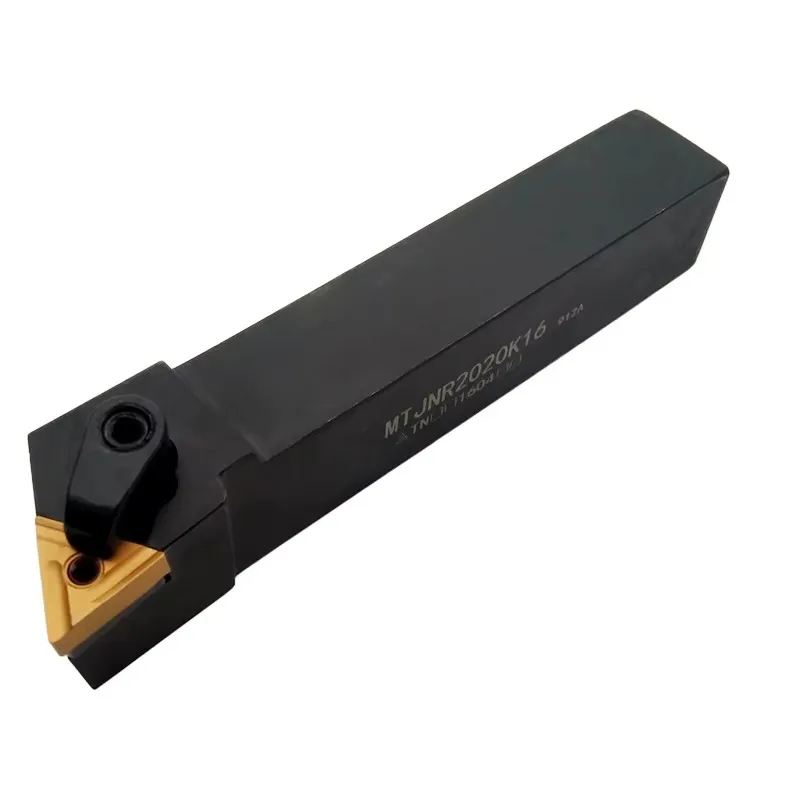

MTJNR/L 外径旋削用工具ホルダー | 93° Mタイプ TNMG工具ホルダー

フェーシングおよび縦旋削用高精度MTJNRツールホルダー

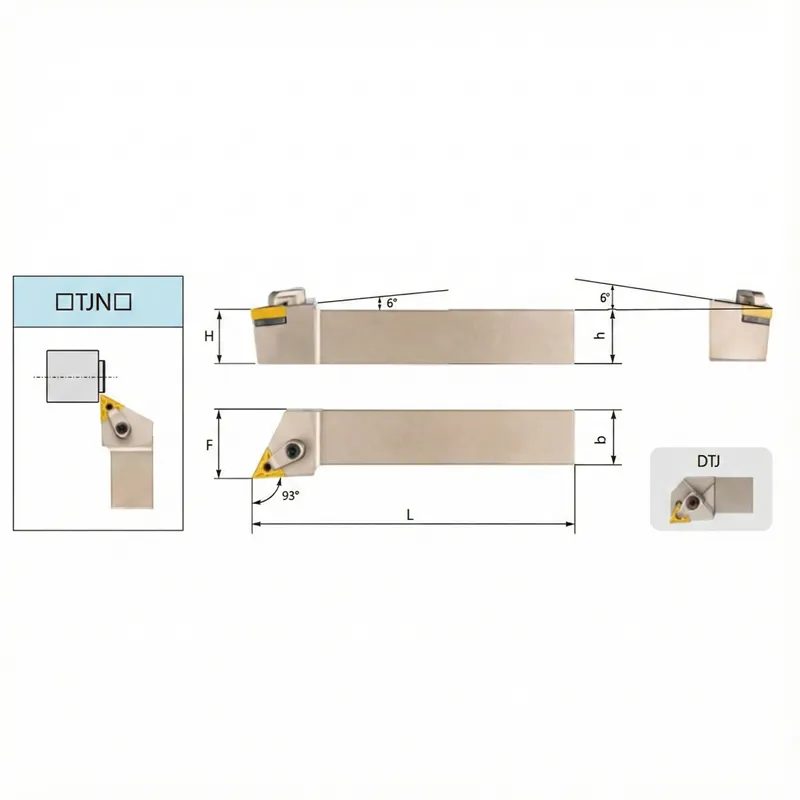

概要 その MTJNRツールホルダー シリーズは、汎用性と高性能の倣い加工を目的に設計された、CNC 加工の定番です。進入角93°（リード角-3°としても知られる）を特徴とするこの工具は、旋削加工とフェーシング加工を同時に行うことができ、工具を交換することなく90°のスクエアショルダーの加工が可能です。.

高負荷とコピーに最適化 堅牢なM型ダブルクランプ機構を採用したMTJNR/Lは、優れたチップ安定性を保証します。この剛性は、MTJNR 2525 M22 ホルダーを大径シャフトの重荒加工に使用する場合に非常に重要です。三角形のTNMGチップは、経済的な6つの切れ刃を提供し、ひし形チップと比較して費用対効果の高いソリューションとなっています。.

幅広い用途 mtjnr 1616 h16を必要とするコンパクトなスイス旋盤でも、mtjnr 2525 m16旋盤セットアップを使用するヘビーデューティーCNCターニングセンターでも、このホルダーは安定した結果を提供します。.

• フェイシング： 93°の角度により、フェーシング作業に最適。.

• 縦回転： スムーズなチップフローでロングカットを実現。.

• コピー： この形状により、適度なプロファイリングと輪郭加工が可能になる。.

MTJNRのISOコード命名規則

よくあるご質問

Q: MTJNRは90度ショルダーターンに使えますか？
A: はい！93°の角度は90°のショルダーに最適です。プラス3°の角度は「リードアングル」で、インサートの側面がショルダーの垂直面と擦れるのを防ぎ、より良い仕上がりを保証します。.

Q: MTJNRとMTGNRの違いは何ですか？
A: 主な違いはアプローチアングルだ。MTGNRは91°、MTJNRは93°である。一般的には、93°の方がクリアランスが良く、プロファイリングの汎用性が高いため好まれる。.

Q: なぜ「ネガティブ」ツールホルダーと呼ばれるのですか？
A: 第4ポジションの “N ”は、クリアランスが0°のインサートを使用することを意味する。これは “ネガティブインサート ”と呼ばれています。チップ自体に角度がないため、必要なクリアランスを作るためにホルダーが機械内でわずかに傾き、「ポジティブ」チップよりも切れ刃がはるかに強くなります。.
