MWLNR/L ツールホルダー – 重量旋削加工の経済的な主力製品

概要

MWLNR/L シリーズは、CNC 加工用の最もコスト効率の高い外旋用ツールホルダーとして広く認知されています。多用途な95°の進入角度を特徴とするこの工具は、フェーシングと縦旋削の両方に対応するように設計されています。重金属の除去に必要な頑丈な性能を提供する一方で、チップ形状により工具コストを大幅に削減します。.

WNMGインサートによる最大限の経済性

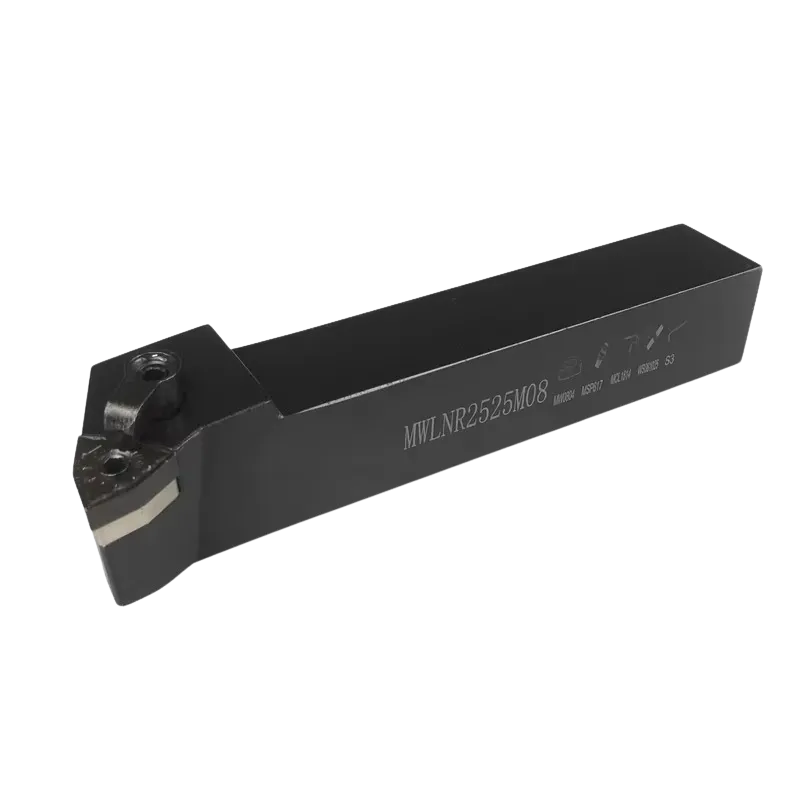

WNMGチップ（トライゴン形状）を保持するように設計されたMWLNRは、機械加工者が6つの切れ刃（片側3つずつ）を利用でき、コーナ角は80°と頑丈です。標準的なCNMGホルダーよりも50%多くの切れ刃を提供し、大量生産に最適です。.

多目的な用途

MWLNR 2020ホルダで標準タレットをセットアップする場合でも、特定のサブスピンドル加工用にレフトハンドMWLNL 2525が必要な場合でも、この工具は安定した安定性を提供します。95°の角度は、スクエアショルダーの旋削と効率的なフェーシングを可能にし、M型ダブルクランプは、極度の切削圧力下でも大型チップの剛性を確保します。.

ISOコード命名規則

以下はMWLNRコードの内訳であり、なぜそれが “Trigon ”規格なのかを説明している：

よくあるご質問

Q1：MWLNRとMWLNLの違いは何ですか？

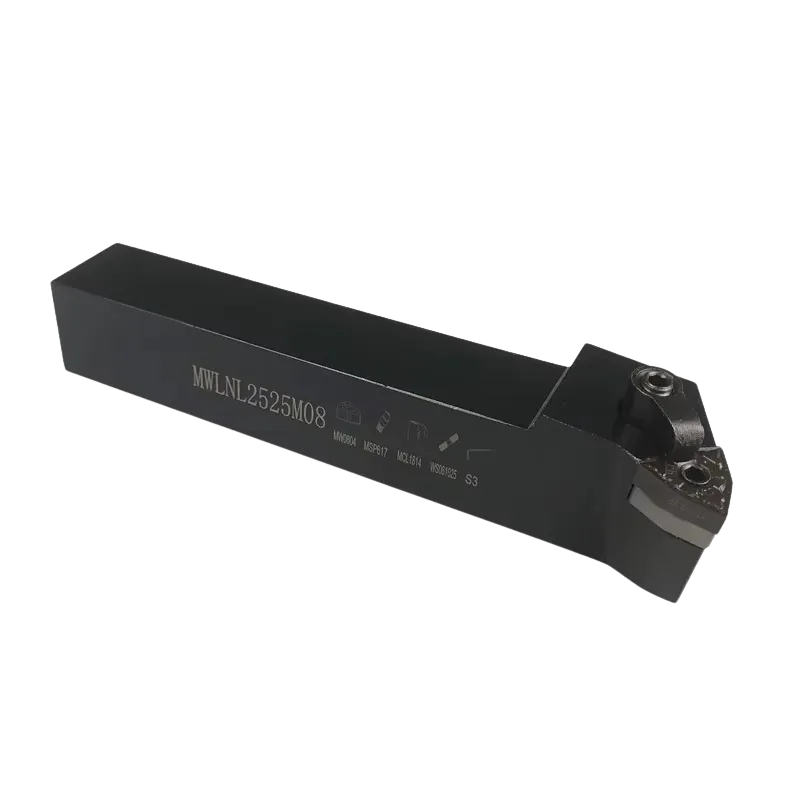

A: 違いは手の向きです。MWLNRは右手用ツールホルダー（最も一般的なもので、CW回転でチャックに向かって切削します）。MWLNLは左手用です。例えば、タレットに左手用工具が必要な場合、MWLNRを選択します。 MWLNL 2525.

Q2：なぜMWLNRの方がMCLNRよりも経済的なのですか？
A: どちらの工具も荒加工に優れているが、MWLNRは6つの切れ刃を持つWNMGチップを使用している。MCLNRはCNMGチップを使用しており、4つの刃先しかありません。MWLNRの方が、インサートボックス1つあたりの部品数が多くなります。.

Q3: このホルダーは仕上げに使えますか？
A: はい、フィニッシング・グレードのWNMGインサートを使用すれば可能です。しかし、インサートの接触面積が大きいため、主に以下の用途に設計されています。 荒削り と中程度の加工。細かい仕上げ加工には、（MVJNRのような）V字型工具が好まれることが多い。.
