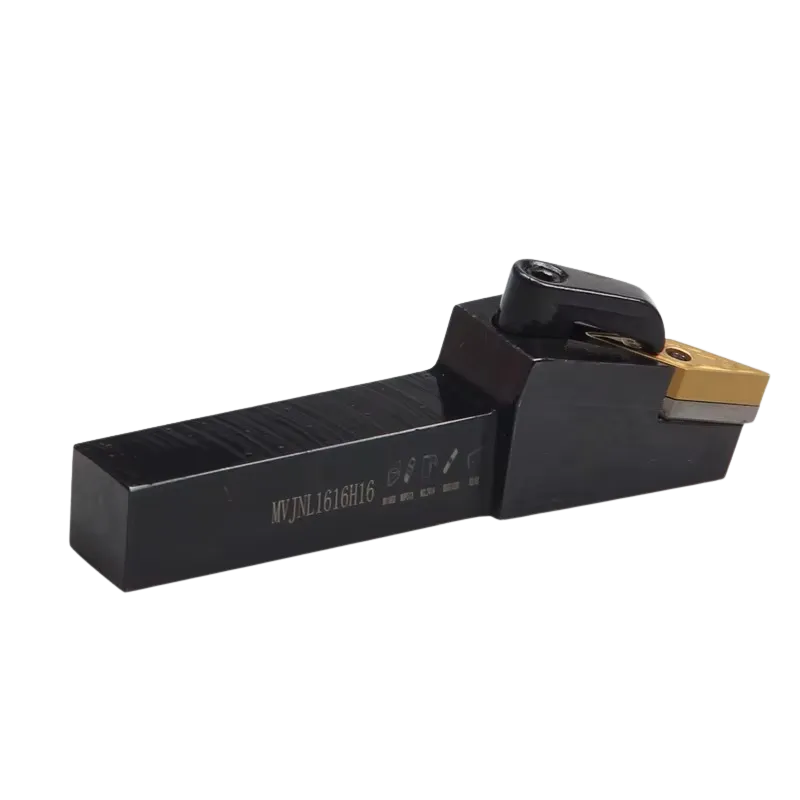

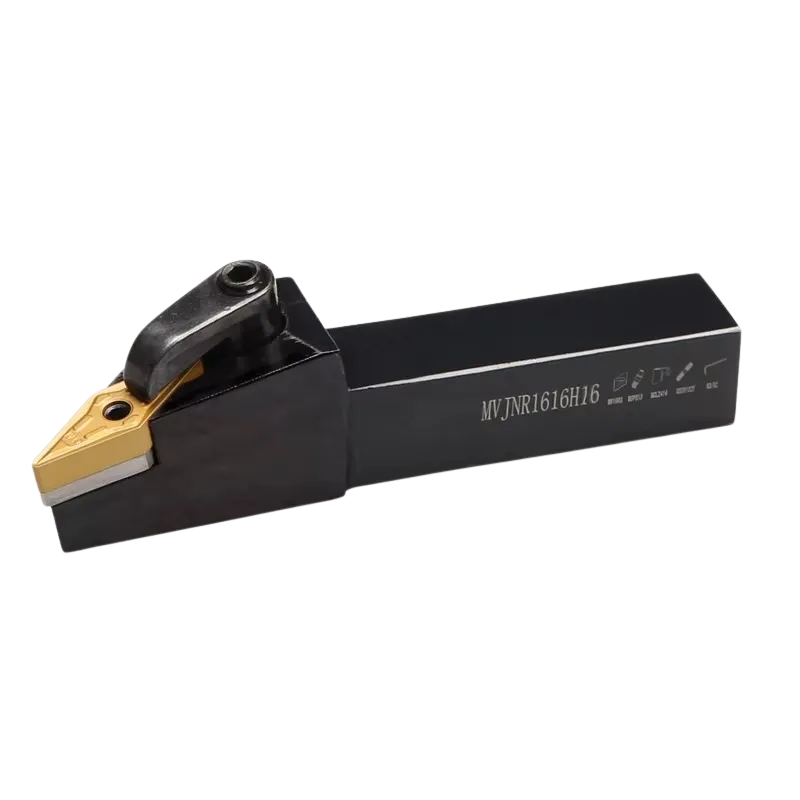

MVJNR ツールホルダー（精密プロファイリングおよび仕上げ加工用）

概要

MVJNR/Lシリーズは、CNCプロファイリングおよび中仕上げ加工のスペシャリストです。広範な荒加工用工具とは異なり、MVJNRは35°のダイヤモンドインサート（VNMG）を使用した細身の形状に設計されています。93°の進入角と相まって、この工具は非常に優れた加工性を提供し、標準的な工具では届かない複雑なアンダーカット、深いプロファイル、複雑な輪郭の加工を可能にします。.

VNMGインサート用に最適化

このホルダーは、VNMGチップ専用に設計されています。チップの先端角度が35°であるため、微細切削時の工具圧力と振動が最小限に抑えられ、優れた仕上げ面が得られます。MVJNR 2525のシャンクサイズを使用する標準的なターニングセンターで、仕上げ加工能力をアップグレードしたい加工現場にとって理想的なソリューションです。.

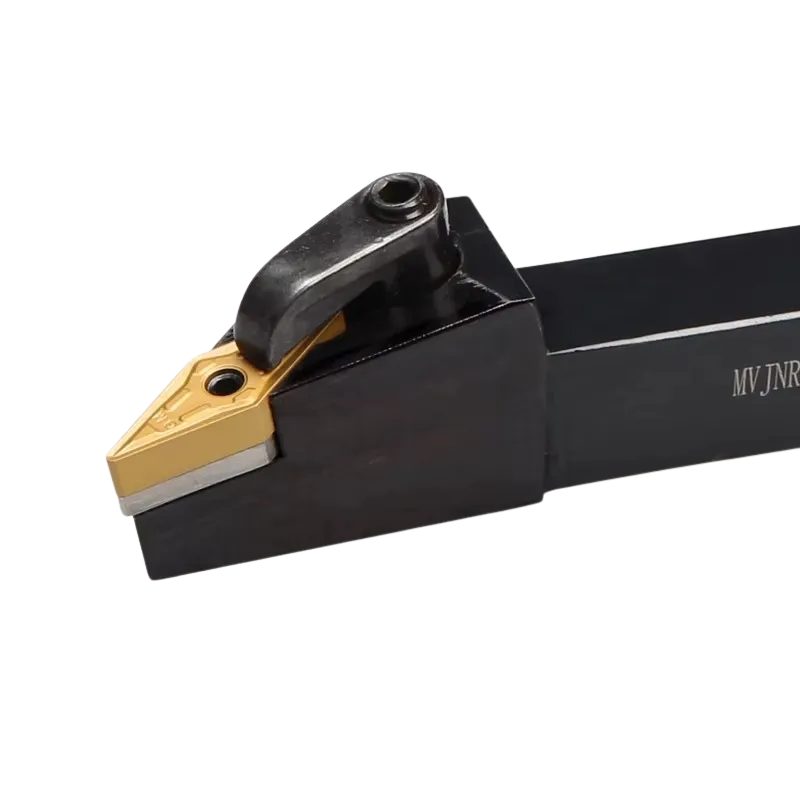

リジッドMタイプデザイン

V型インサートは細身でありながら、M型ダブルクランプシステムにより剛性が保たれています。ロックピンとトップクランプがインサートをしっかりと固定し、高速仕上げ時の微小な動きを防止します。この安定性は、コンパクトなMVJNR 2020K16から大型のヘビーデューティセットアップまで、全シリーズに標準装備されています。.

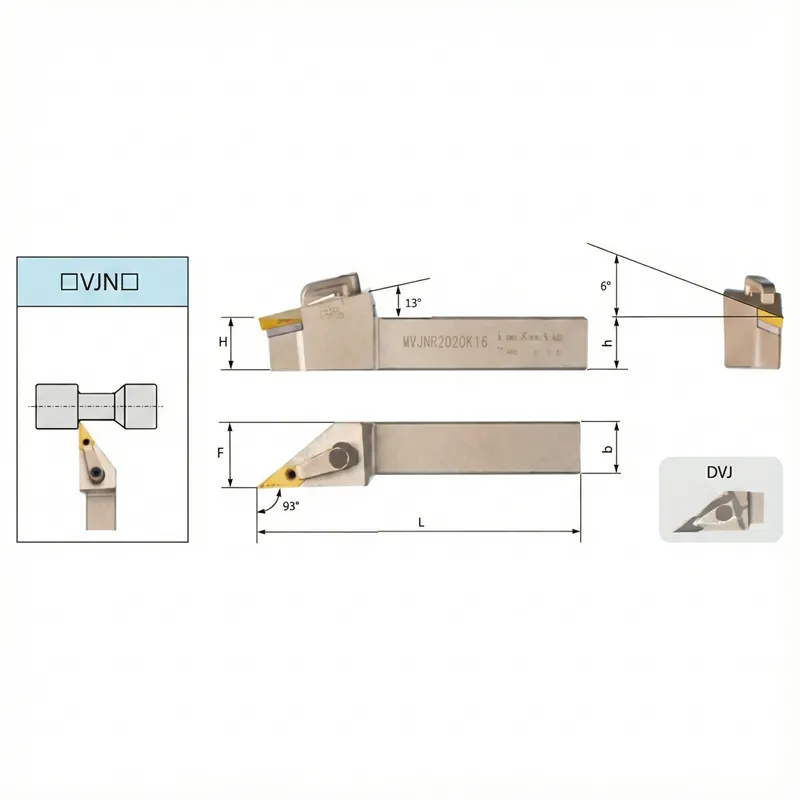

ISOコード命名規則

MVJNRのコードの内訳は以下の通りで、ユニークなV字型ジオメトリーが強調されている：

よくあるご質問

Q1: MVJNRツールホルダーの主な用途は何ですか？
A: MVJNRは、主にプロファイリング（倣い旋削）と仕上げ加工に使用されます。35°のチップ形状により、複雑な形状をトレースし、CNMG（80°）やTNMG（60°）の工具では入り込めないような狭いコーナーにも対応します。.

Q2: MVJNR 2525は重荒加工に使用できますか？
A: 推奨されない。VNMGチップの35°ノーズは、スクエアチップやトリゴン チップよりも構造的に弱い。MVJNR 2525のホルダ自体は剛性が高いが、荒加工で大きな負荷がかかるとチップ先端が破損する可能性がある。中切削や仕上げ加工にご使用ください。.

Q3：MVJNRとMVQNRの違いは何ですか？
A: どちらもVNMGインサートを使用している。違いは角度だ。MVJNRの角度は93°で、スクエアショルダーの切削が可能。MVQNRの角度は107.5°で、アンダーカットやバックターンのためのクリアランスはさらに広くなっているが、スクエアショルダーを切ることはできない。.
