MDJNR/L 旋削工具ホルダー | DNMG、DNMA、DNMMインサート用93°M型旋盤工具

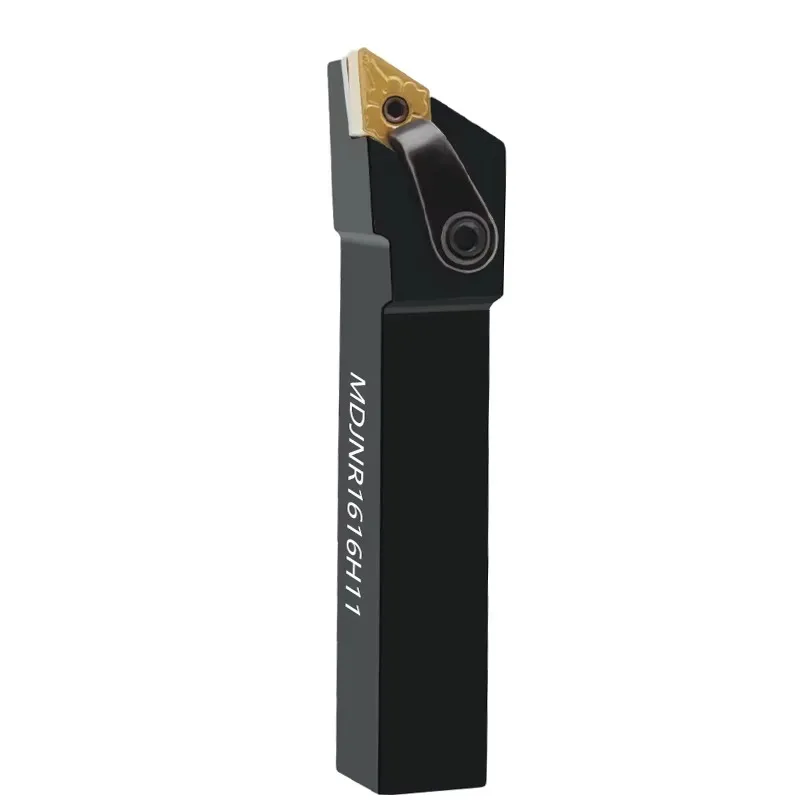

リード角93°の高性能MDJNR/Lツールホルダー

MDJNR/Lツールホルダーは、独自の93度ジオメトリーにより、プロフェッショナルCNC旋削ツールホルダーの中でも際立っています。この特殊なアプローチ角により、工具とワークの間のわずかなクリアランスを維持しながら、縦旋削とフェーシングの両方の加工を行うことができます。この設計により、振動のリスクが大幅に低減され、様々な合金鋼の優れた表面仕上げを実現する旋盤用ツールホルダーとして好まれています。.

DNシリーズインサートとの完全な互換性

MDJNR/Lは、55°ダイヤモンドチップの主要な選択肢です。その精密機械加工されたポケットは、お客様の特定の材料要件に合うように、幅広いDNスタイルの形状に対応しています：

• DNMGインサート（例：DNMG 1506 / DNMG 442）： 汎用鋼、ステンレス鋼、高温合金旋削の業界標準。.

• DNMAインサート: フラットトップの安定性とエッジ強度が求められる鋳鉄（ISO K）の加工に最適。.

• DNMMインサート： 高送りの荒加工や断続切削用に、頑丈なチップブレーカーを装備。.

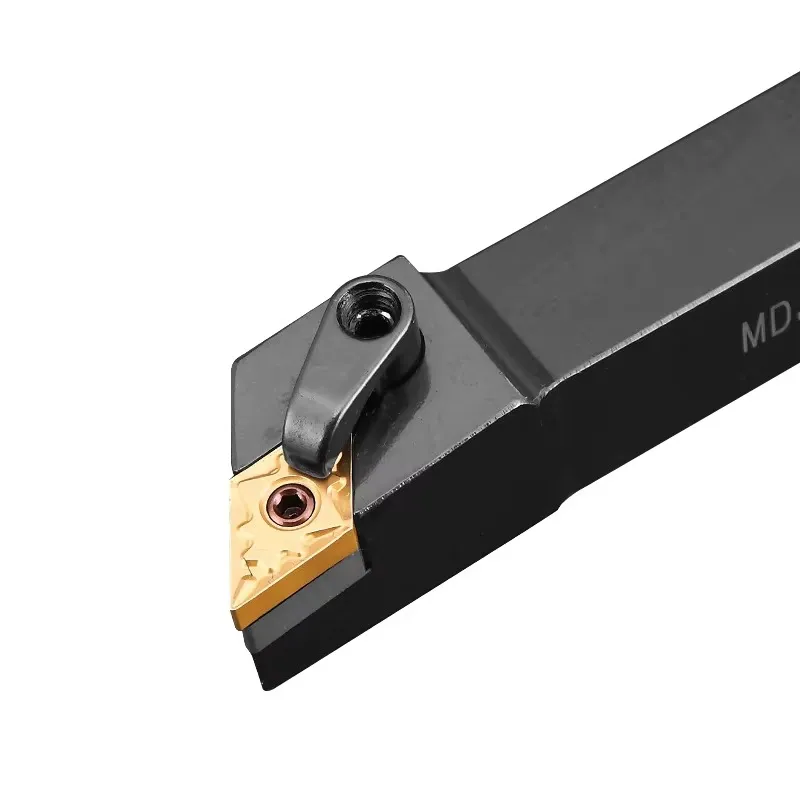

剛性M型マルチロッククランプシステム

プロファイリング時の安定性は譲れません。MDJNR/Lは、トップクランプとセンターピンの両方で旋盤チップホルダをロックする特殊なM型クランプ機構を採用しています。このダブルロックシステムにより、方向転換時のチップの微小移動が防止され、安定した精度が保証されます。標準的なスクリューダウンシステムと比較して、この強固なセットアップは、DNMGツールホルダーコンポーネントと超硬チップの寿命を延ばします。.

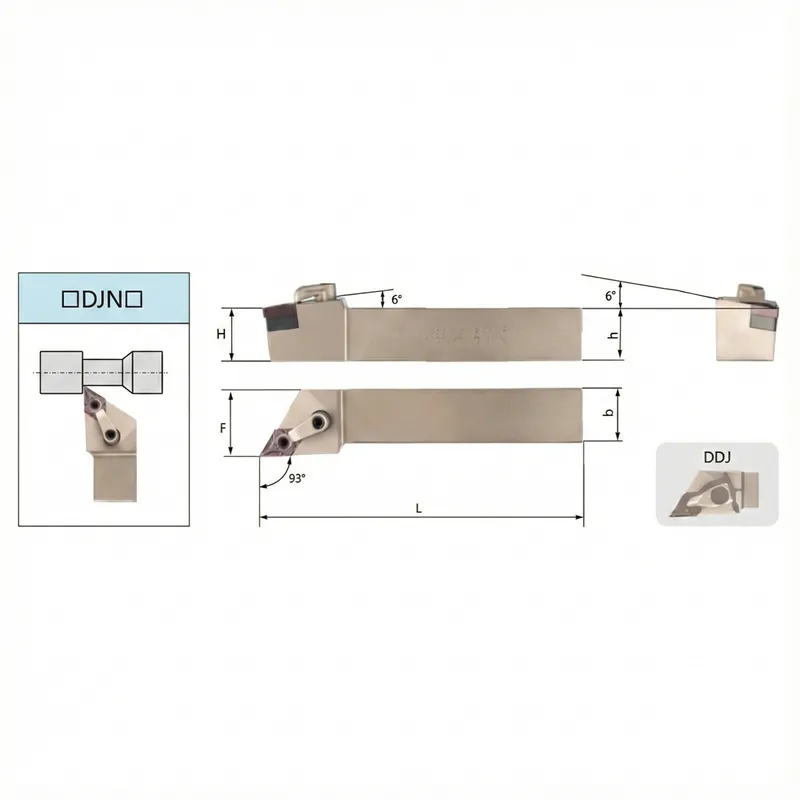

仕様表

Q: なぜ90°や45°のホルダーではなく、93°のMDJNR/Lを選ぶのですか？
A: MDJNR/Lの93°のアプローチ角度は、工具ヒールがワークと擦れることなく、「バックターニング」やプロファイル加工を可能にするわずかなリードを提供します。45°の荒加工用ホルダよりも複雑な形状に対応でき、標準的な90°ターニングツールホルダよりもフェーシングのクリアランスが広くなっています。.

Q: MDJNR/Lは仕上げと荒加工のどちらに適していますか？
A: その両方に優れています。M型ダブルクランプは、DNMMチップによる荒加工に必要な剛性を提供し、DNMGチップの55度のダイヤモンド形状は、高精度の仕上げ加工や複雑なプロファイリングに自然に適しています。.

Q: このホルダーはM型クランプの特別なメンテナンスが必要ですか？
A: Mタイプシステムは耐久性に優れています。しかし、旋盤用ツールホルダーの精度を維持するために、特にDNMAチップを使用して鋳鉄のような研磨材を加工する場合は、定期的にチップポケットを清掃し、クランプスクリューの摩耗をチェックすることをお勧めします。.
